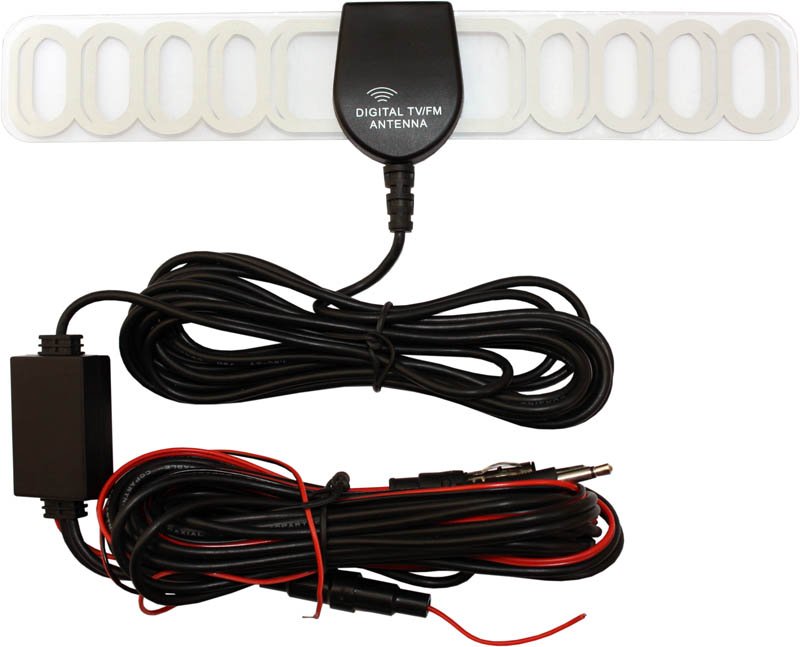

Орион A72 - антенна TV/FM

Активная , цифровая , автомобильная антенна является водонепроницаемой и имеет встроенный усилитель.

Рекомендуемая установка - на ветровое стекло.
Отделить липкую ленту от антенны.
Установить автомобильную антенну в удобное место.
Подключить кабель питания (10.5-16V).
Уложить кабель во избежании помех водителю при движении автомобиля.

Тип антенны    Активная
Частотный диапазон TV    VHF-H - 48.5 - 223MHz
UHF - 450-862MHz
Частотный диапазон FM    88 - 108 MHz
Питание Radio    12V
Напряжение питания    10.5 - 16V
Ток потребления (max)    10 - 30 mA
Рабочий диапазон    -40 С..........+80 С
Контакт    ISO/Z-DIN
Переходник    Jack 3.5 мм
Длина кабеля    5.0 м.
Габаритные размеры    223(L)*16.5(W)*10(H)

УСТАНОВКА АВТОМОБИЛЬНОЙ АНТЕННЫ

1.     Выключите электрооборудование автомобиля.
2.     Обезжирьте место крепления антенны на стекле спиртом или ацетоном.
3.     Отделив пленку, защищающую липкий слой, прикрепите антенное полотно к лобовому стеклу автомобилю параллельно к кромке. Для лучшего приема радиостанций желательно, чтобы радиоприемные антенны находились на расстоянии не менее 5 см от краев лобового стекла.
4.     Закрепите шлейф заземления (короткий провод) под винт держателя зеркала или солнцезащитного козырька, либо к очищенному до металла месту корпуса автомобиля, обратив внимание на обеспечение устойчивого контакта с корпусом автомобиля, так как от этого зависит качество работы антенны.
5.     Проложите антенный кабель и провод питания под резиновым уплотнителем вокруг лобового стекла и подведите его к месту подключения в автомагнитоле.
6.     Подключите провод «+» питания (красный провод) к проводу автомагнитолы или ТВ-приемника, который предназначен для питания антенн. Если такого провода в магнитоле нет, допускается подключение провода к цепи бортовой сети автомобиля +12В, защищенной предохранителем, возможно ближе к приемнику. Черный провод подключите к земле, возможно ближе к приемнику.
7.     Вставьте ТВ разъем во входное гнездо телевизора или используйте переходник на mini jack 3,5 мм, в зависимости от типа телевизионного гнезда в телевизоре.
