Артикул:
ПН-50

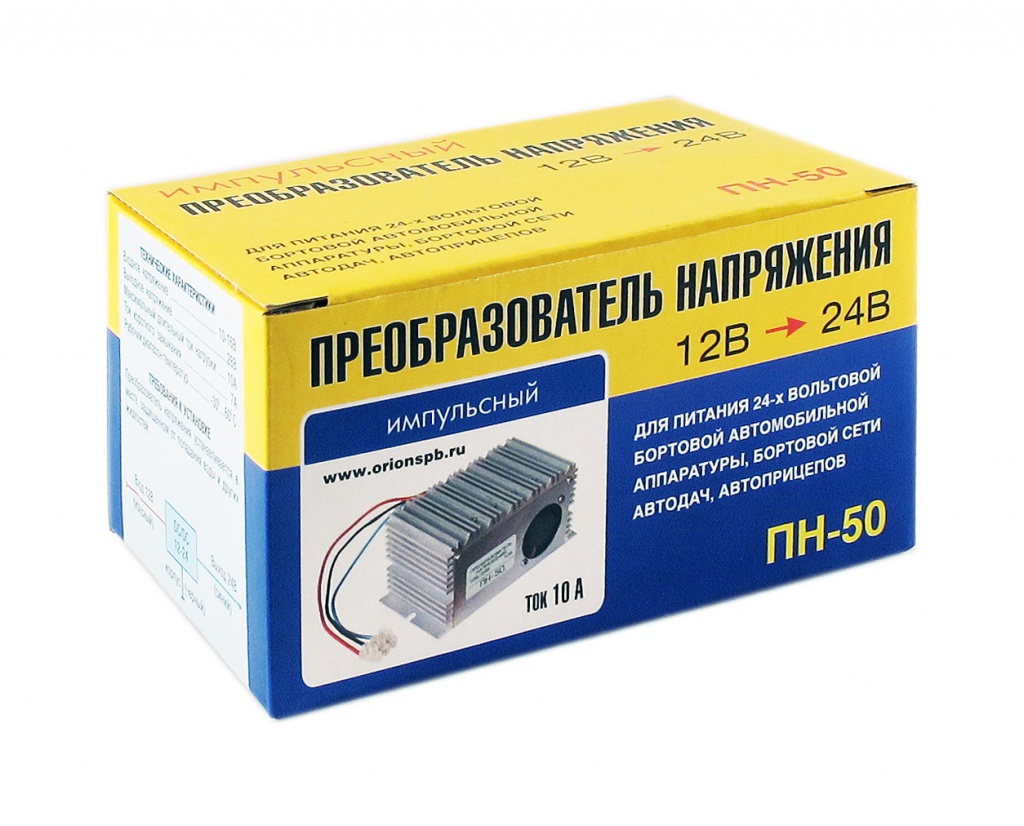

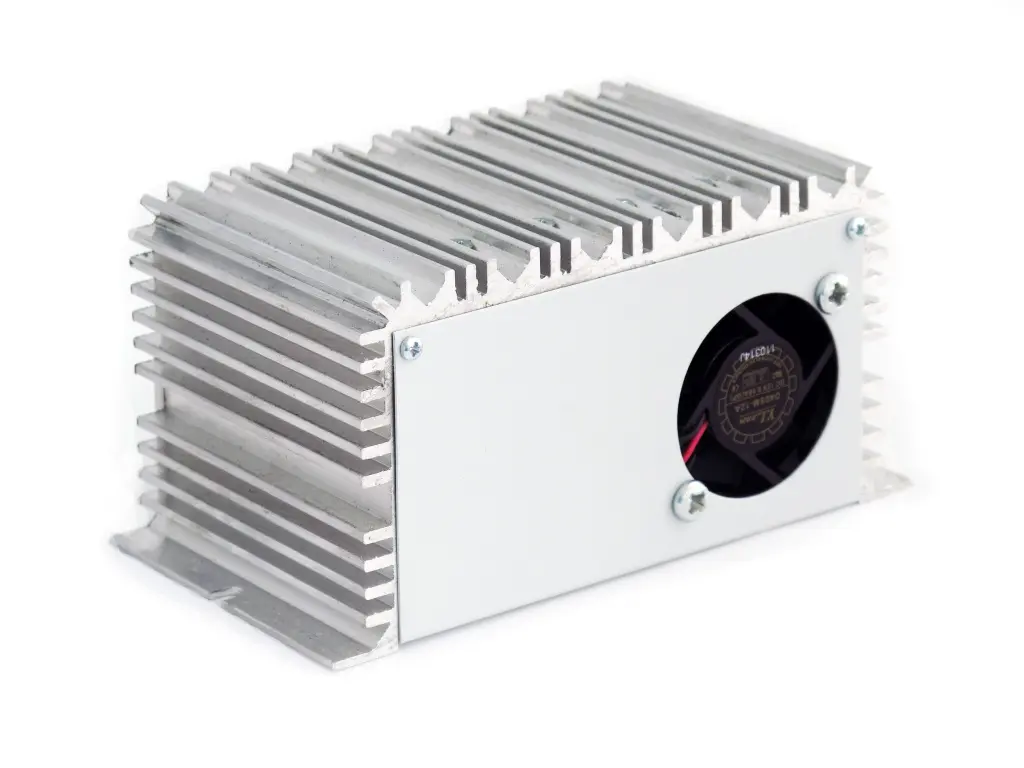

Импульсный преобразователь напряжения НПП Орион ПН-50 служит для преобразования напряжения 10-16 В в напряжение 24 В и предназначен для использования в автомобилях с номинальным напряжением бортовой сети 12 В. Высокий максимальный ток нагрузки позволяет подключать различные, как маломощные (ТВ-приемник, радар детектор, радиостанцию и др.), так и мощные потребители тока (магнитолу, холодильник, подогрев сидений и др.). Также возможно подключение ручного электроинструмента.
Маркировка проводов преобразователя :
Вход (+ 12 В) - Красный
Корпус - Черный (белый)
Выход (+ 24 В) - Синий (желтый)
ПН-50 осуществляет преобразование входного напряжения 12 В в 15-вольтовую добавку относительно плюсовой клеммы (12 В) автомобиля.
Электронная схема устройства представляет собой однотактный высокочастотный преобразователь с широтно-импульсной модуляцией, со схемой управления содержащей две цепи обратной связи по выходному току и напряжению. Устройство так же имеет защиту от короткого замыкания выхода и перегрева.
Максимальный длительный ток нагрузки (А) 10
Ток короткого замыкания выхода (А) 5
Температура включения вентилятора ºС 60....70
Температура принудительного выключения ºС 90-95
Рабочий диапазон окружающей температуры ºС -30...+60
Габаритные размеры (мм) 132*85*65
КОМПЛЕКТАЦИЯ
Преобразователь напряжения Орион ПН-50 1 шт.
Инструкция 1 шт.
Упаковочная коробка 1 шт.
Маркировка проводов преобразователя :
Вход (+ 12 В) - Красный
Корпус - Черный (белый)
Выход (+ 24 В) - Синий (желтый)
ПН-50 осуществляет преобразование входного напряжения 12 В в 15-вольтовую добавку относительно плюсовой клеммы (12 В) автомобиля.
Электронная схема устройства представляет собой однотактный высокочастотный преобразователь с широтно-импульсной модуляцией, со схемой управления содержащей две цепи обратной связи по выходному току и напряжению. Устройство так же имеет защиту от короткого замыкания выхода и перегрева.
Максимальный длительный ток нагрузки (А) 10
Ток короткого замыкания выхода (А) 5
Температура включения вентилятора ºС 60....70
Температура принудительного выключения ºС 90-95
Рабочий диапазон окружающей температуры ºС -30...+60
Габаритные размеры (мм) 132*85*65
КОМПЛЕКТАЦИЯ
Преобразователь напряжения Орион ПН-50 1 шт.
Инструкция 1 шт.
Упаковочная коробка 1 шт.
Документы
Орион ПН-50в
95,1 кб
| Выходное напряжение | 24 В |
| Входное напряжение | 10 - 16 В |
| Тип инвертора | 12 в 24 Вольт |
| Максимальный ток нагрузки | 10 А |
| Информация | |
| Изготовитель | НПП "Орион". РФ, 192283, Санкт-Петербург, Загребский бульвар, д. 33. |
| Страна изготовитель | РОССИЯ |
| Импортер | ООО "Ф-саунд" (УНП 693283177), г.Минск, ул.Алибегова, д.26, пом.140; тел. +375(29)125-13-14, +375 (33) 637-95-50 |
| Сервисный центр | ООО "Ф-саунд" (УНП 693283177), г.Минск, ул.Алибегова, д.26, пом.140; тел. +375(29)125-13-14, +375 (33) 637-95-50 |
| Гарантия, мес. | 12 |
